GPM020

m²

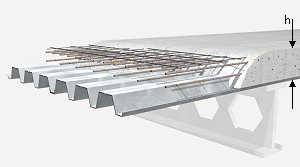

Plancher avec tôle métallique comme coffrage perdu.

85,35€

Plancher de 10 cm d'épaisseur, avec coffrage perdu en tôle en acier galvanisé de forme nervurée, de 0,75 mm d'épaisseur, 44 mm de hauteur du profilé et 172 mm d'entraxe et béton armé réalisé avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage à la benne, volume total de béton 0,062 m³/m²; acier Fe E 500, avec une quantité totale de 6 kg/m²; et treillis soudé PAF C en acier Fe E 500; appuyé dans son ensemble sur une structure métallique. Comprend les pièces angulaires pour les arrêts périmétriques et de débords, les vis pour fixation des tôles, le fil de fer à lier, les séparateurs et agent filmogène MasterKure 215 WB "Master Builders Solutions", pour le séchage des bétons et des mortiers. Le prix comprend le ferraillage de l'armature (coupe, façonnage et assemblage des éléments) en atelier et la pose en coffrage sur site, mais il ne comprend pas la structure métallique.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt07pcl010aacba

Une tôle en acier galvanisé de forme nervurée, de 0,75 mm d'épaisseur, 44 mm de hauteur du profilé et 172 mm d'entraxe, 7 à 8 kg/m² et un moment d'inertie de 30 à 40 cm4.

1,050

m²

28,94

30,39

mt07pcl020

Pièce angulaire de tôle en acier galvanisé, pour les arrêts périmétriques et de débords.

0,040

m

27,20

1,09

mt07pcl030

Vis autoforeuse filet-tôle, pour la fixation des tôles.

6,000

U

0,35

2,10

mt07aco020i

Séparateur homologué pour dalles.

3,000

U

0,09

0,27

mt07aco050a

Ferraille élaborée en atelier industriel avec barres en acier haute adhérence, Fe E 500, de divers diamètres.

6,000

kg

2,62

15,72

mt08var050

Fil de fer galvanisé pour attacher, de 1,30 mm de diamètre.

0,087

kg

1,50

0,13

mt07ame030adg

Treillis soudé PAF C 200x200 mm, avec fils de fer longitudinaux de 4,5 mm de diamètre et fils de fer transversaux de 4,5 mm de diamètre, acier Fe E 500, selon NF A35-024.

1,150

m²

3,32

3,82

mt10haf030fOEc

Béton C25/30 (XC1(F); D10; S3; Cl 0,4), prêt à l'emploi, selon NF EN 206.

0,065

m³

144,97

9,42

mt08cur020d

Agent filmogène MasterKure 215 WB "Master Builders Solutions", pour le séchage des bétons et des mortiers.

0,150

l

1,61

0,24

mo047

Compagnon professionnel III/CP2 charpentier métal.

0,148

h

29,64

4,39

mo094

Ouvrier professionnel II/OP charpentier métal.

0,296

h

26,36

7,80

mo043

Compagnon professionnel III/CP2 ferrailleur.

0,114

h

29,64

3,38

mo090

Ouvrier professionnel II/OP ferrailleur.

0,099

h

26,36

2,61

mo045

Compagnon professionnel III/CP2 bétonneur.

0,017

h

29,64

0,50

mo092

Ouvrier professionnel II/OP bétonneur.

0,069

h

26,36

1,82

Frais de chantier des unités d'ouvrage

2,000

%

83,68

1,67

Coût d'entretien décennal: 5,12€ les 10 premières années.

Montant total HT:

85,35

UNITÉ D'OUVRAGE GPM020: PLANCHER AVEC TÔLE MÉTALLIQUE COMME COFFRAGE PERDU.

CLAUSES TECHNIQUES

Plancher de 10 cm d'épaisseur, avec coffrage perdu en tôle en acier galvanisé de forme nervurée, de 0,75 mm d'épaisseur, 44 mm de hauteur du profilé et 172 mm d'entraxe et béton armé réalisé avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage à la benne, volume total de béton 0,062 m³/m²; acier Fe E 500, avec une quantité totale de 6 kg/m²; et treillis soudé PAF C en acier Fe E 500; appuyé dans son ensemble sur une structure métallique. Comprend les pièces angulaires pour les arrêts périmétriques et de débords, les vis pour fixation des tôles, le fil de fer à lier, les séparateurs et agent filmogène MasterKure 215 WB "Master Builders Solutions", pour le séchage des bétons et des mortiers.

NORME APPLIQUÉE

Élaboration, transport et mise en oeuvre du béton:

Exécution:

CRITÈRE POUR LE MÉTRÉ

Surface mesurée en grandeur nature, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m².

CRITÈRE D'ÉVALUATION ÉCONOMIQUE

Le prix comprend le ferraillage de l'armature (coupe, façonnage et assemblage des éléments) en atelier et la pose en coffrage sur site, mais il ne comprend pas la structure métallique.

Code CED

Type

Poids (kg)

Volume (l)

17 04 05

Fer et acier.

0,119

0,057

17 01 01

Béton (bétons, mortiers et préfabriqués).

0,120

0,080

Déchets générés:

0,239

0,137

15 01 01

Emballages en papier et en carton.

0,223

0,297

17 02 03

Plastique.

0,034

0,057

Emballages:

0,257

0,354

Total déchets:

0,496

0,491
